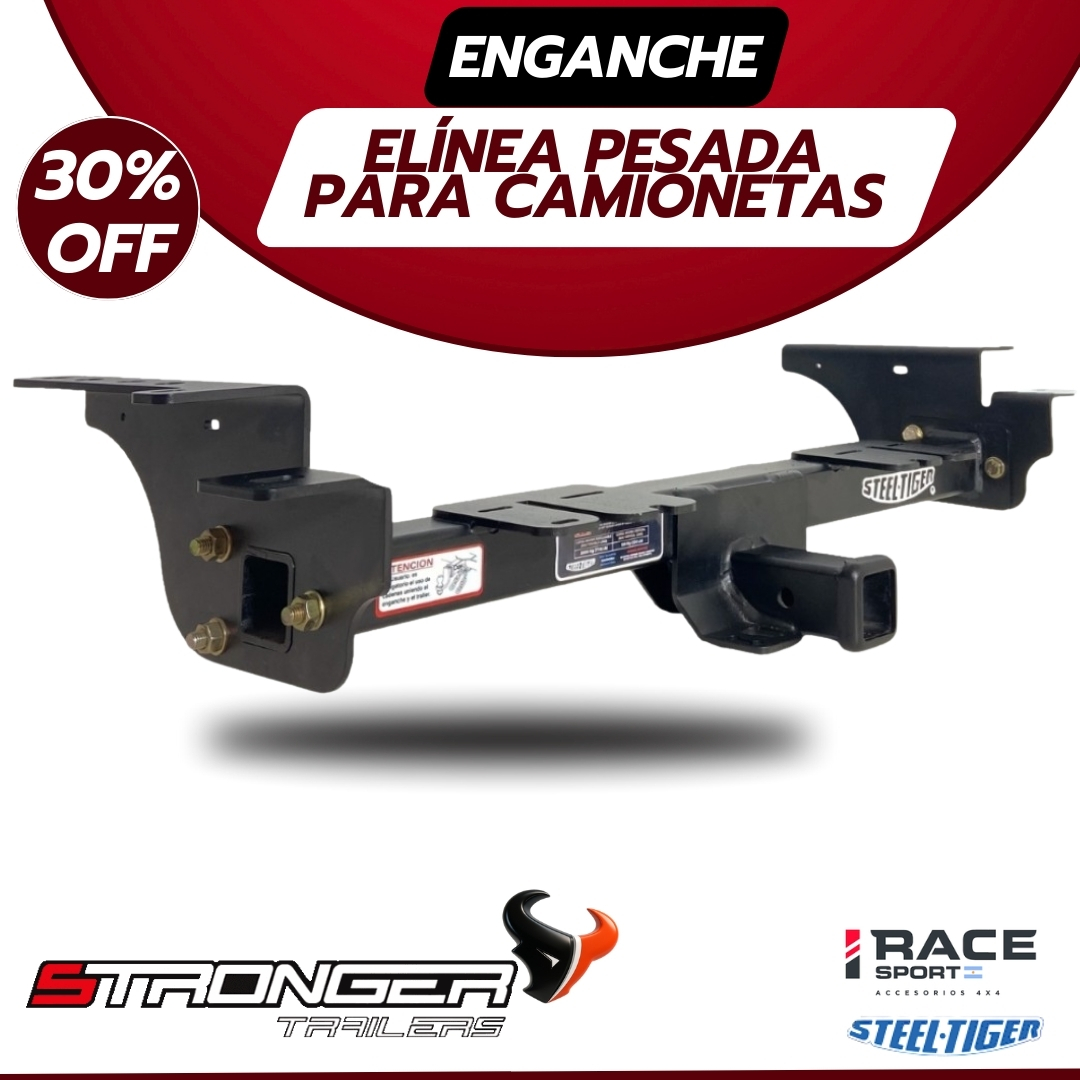

Enganche línea pesada para camionetas
Descripción

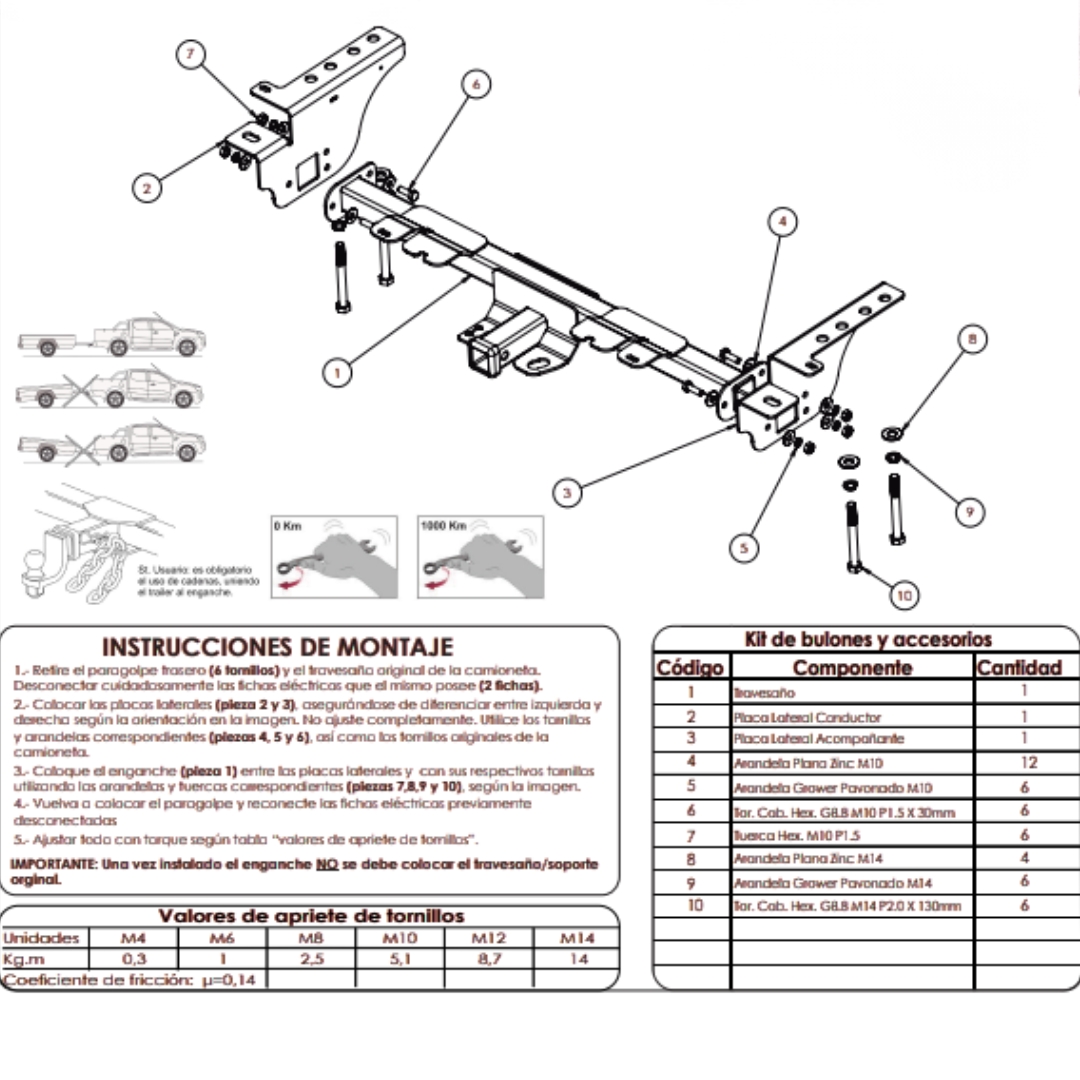

INSTRUCCIONES DE MONTAJE
- Retire el paragolpe trasero (6 tornillos) y el travesaño original de la camioneta. Desconectar cuidadosamente las fichas eléctricas que el mismo posee (2 fichas).
- Colocar las placas laterales (piezas 2 y 3) asegurándose de diferenciar entre izquierda y derecha según la orientación en la imagen. No ajuste completamente. Utilizar los tornillos y arandelas correspondientes (piezas 6, 8 y 9), así como los tornillos originales de la camioneta.
- Coloque el enganche (pieza 1) entre las placas laterales, y con sus respectivos tornillos utilizando las arandelas y tuercas correspondientes (piezas 7, 8, 9, 10), según la imagen.
- Vuelva a colocar el paragolpes y reconectar las fichas eléctricas previamente desconectadas.
- Ajustar todo con torque según tabla “valores de apriete de tornillos”.
IMPORTANTE: UNA VEZ INSTALADO EL ENGANCHE NO SE DEBE COLOCAR EL TRAVESAÑO/SOPORTE ORIGINAL.
Kit de bulones y accesorios
| Código | Componente | Cantidad |
|---|---|---|
| 1 | Travesaño | 1 |
| 2 | Placa Lateral Conductor | 1 |
| 3 | Placa Lateral Acompañante | 1 |
| 4 | Arandela Plana Zinc M10 | 12 |
| 5 | Arandela Grower Pavonado M10 | 6 |
| 6 | Tor. Cab. Hex. GR8 M10 P1.5 X 30mm | 6 |
| 7 | Tuerca Hex. M10 P1.5 | 6 |
| 8 | Arandela Plana Zinc M14 | 4 |
| 9 | Arandela Grower Pavonado M14 | 6 |
| 10 | Tor. Cab. Hex. GR8 M14 P2.0 X 130mm | 6 |
Valores de apriete de tornillos
| Unidades | M4 | M6 | M8 | M10 | M12 | M14 |
|---|---|---|---|---|---|---|
| Kg.m | 0,3 | 1 | 2,5 | 5,1 | 8,7 | 14 |
Coeficiente de fricción: $\mu = 0,14$
